Merkezi Sıvı Yağlama Pompaları - SKF CircOil

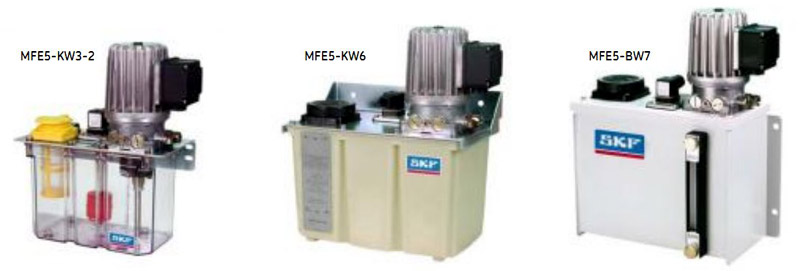

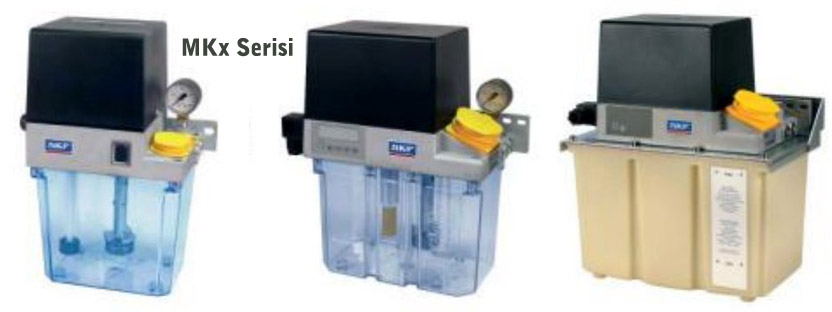

Tek yağlama devresi için pompa üniteleri - MFE ve MKx Serileri

Bu bölümde sözü edilen pompa üniteleri, sürekli çalışan yağ sirkülasyonlu ve hidrostatik yağlama sistemleri için tasarlanmış, yağlayıcı sevki için kullanılan ve yağ tahliye düzeneği içermeyen sistemlerdir. Ayrıca, bu pompa üniteleri tablolarda ifade edilen basınç ve viskozite limitleri aralığında, diğer hidrolik uygulamalarda da kullanılabilirler. Sistem DIN IEC 38 e göre 230/400 V anma gerilimi için tasarlanan, üç fazlı bir motor tarafından tahrik edilmektedir.

Müsaade edilebilir basınç ve debiler viskoziteye bağlı olarak değişmektedir. Belirtilen aralıklar dışındaki viskozitede bir yağ kullanıldığında (fener mili veya yüksek viskoziteli yağlar), lokal SKF temsilcinizden konu ile ilgili bilgi alınız. Sıcaklık değişimlerinde standart yağların bile çok düşük veya çok yüksek viskoziteli davranabileceğini her zaman hatırda tutunuz.

Maksimum ortam sıcaklığı
+40 °C (104 °F)
Yağlayıcı sıcaklığı
0 ila +80 °C (32 ila 176 °F)

Hidrolik sistemin çalışma prensibi

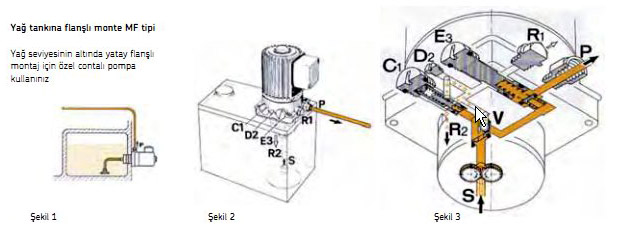

Aşağıda verilen şekiller dikkate alındığında, Yağ S noktasında emilir ve P yönü boyunca borudan basılır. Yağ basıncı V valfini kapar ve E3 valfindeki yay kuvvetini yenerek bu valfi açar. Eğer sistem hava yapmışsa (haznedeki düşük yağ seviyesi nedeni ile), V valfi açık kalır ve hava veya hava+yağ karışımını dönüş hattına gönderi. C1 valfi ise aşırı basınçtaki yağın, dönüş hattına akıtılmasını sağlar.

Yapısal farklılıkların açıklaması
MF tipinde, D2 tapası R2 flanşlı portunu açık açık tutar (M tipindeki D1 in tam tersine) ve bir kör tapa R1 dış portunu kapatır. Dönüş hattının R2 flanşlı portu herhangi bir vidalı bağlantı olmadan doğrudan yağ tankına bağlıdır. (bkz. Şekil 2 ve 3)

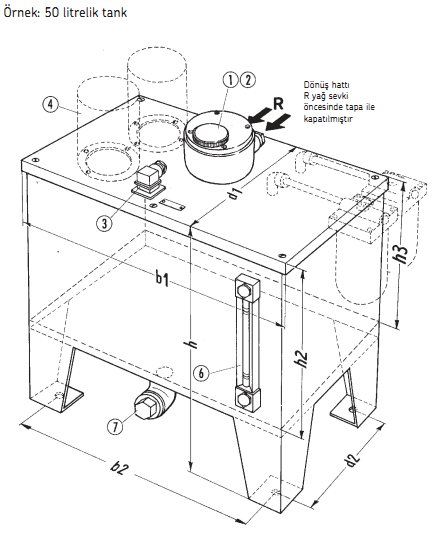

Ayaklı ve ayaksız, duvara monte 30 ve 50 litrelik yağ tankları mevcuttur.
1 =  Yağ doldurma kapağı
2 =  Yağ filtresi
3 =  Seviye şalteri
4 =  Dişli veya gerotor pompa ünitesi
6 =  Yağ seviye göstergesi
7 =  Yağ boşaltma tapası

Yağ tankı ve kapak: dövme çelikten emaye kaplama. Otomobil endüstrisinin standartlarına uygun komple yağ tankı üniteleri de mevcuttur. DIN veya özel yağ tankları sipariş üzerine tedarik edilebilir.
